Магнетни релеј за закључавање



ПРЕГЛЕД

Магнетни запорни релеј је нова врста релеја развијена последњих година, а такође је и аутоматски прекидач. Као и други електромагнетни релеји, он аутоматски укључује и искључује коло. Разлика је у томе што је нормално затворено или нормално отворено стање магнетног релеја за закључавање у потпуности зависи од функције трајног магнета, а стање прекидача магнетног релеја за закључавање се покреће импулсом одређене ширине.



Принцип

Отворено и затворено стање магнетног релеја за закључавање обично се држи магнетном силом коју генерише трајни магнет. Када контакти релеја треба да се отворе или затворе, само позитивни (обрнути) ДЦ импулсни напон се користи за узбуђивање завојнице, а релеј у трену завршава прелаз стања између отварања и затварања. Нормално, када је контакт у стању држања, калем не треба да буде под напоном, а само магнетна сила трајног магнета може да одржи стање релеја.



Карактеристике

● само импулсна побуда, једнострука, двострука завојница

● Прибор за заваривање према захтевима купаца

● Према ИЕЦ62052-31:УЦ3



Спецификација

КОНТАКТ ДАТА

Контакт образац: 1А/ 1Б

Контактни материјал: АгСнО2

Отпор контакта (1А 6ВДЦ) (тестна тачка удаљена од кућишта око 5 мм) Макс.: 1.0 мΩ

Назив контакта: 100А/250ВАЦ

Мак.Свитцхинг Цуррент: 100А

Мак.Свитцхинг Волтаге: 277ВАЦ

Мак.Свитцхинг Повер: 25000ВА

Механички век: 1×105

Електрични век (отпорни): 1×104



КАРАКТЕРИСТИКЕ

Отпор изолације: 1000МΩ (500ВДЦ)

Диелектрична чврстоћа између завојнице и контаката: 4000ВАЦ 1 мин

Између отворених контаката: 2000ВАЦ 1 мин

ПОЛЕ&ПОЛЕ

Време рада/отпуштања: Мање или једнако 20мс

Отпорност на ударце Функционална: 98м/С2

Деструктивно: 980м/С2

Отпорност на вибрације: 10 ~ 55 Хз 1,5 мм

Влажност: 5 процената -85 процената РХ

Температура околине: -40~ плус 85 степени

Завршна завојница: ПЦБ или брза веза

Оптерећење: Брза веза

Тежина јединице: 65 г

Конструкција: Заштићена од прашине



CОИЛ

Снага намотаја: Један калем: 2.3В

Двоструки калем: 4.6В



ЦОИЛ ДАТА

ВДЦ Напон		ВДЦ Напон подизања		Пулсе Дуратион		Отпор намотаја
Сингле цоил
5	Мање или једнако 3,8		Веће или једнако 50		10,8±10 процената
9	Мање или једнако 6,8		Веће или једнако 50		35±10 процената
12	Мање или једнако 9.0		Веће или једнако 50		63±10 процената
24	Мање или једнако 18.0		Веће или једнако 50		250±10 процената
Доубле цоил
5	Мање или једнако 3,8		Веће или једнако 50		2к5,4± 10 процената
9	Мање или једнако 6,8		Веће или једнако 50		2к17,5±10 процената
12	Мање или једнако 9.0		Веће или једнако 50		2к31± 10 процената
24	Мање или једнако 18.0		Веће или једнако 50		2к125±10 процената

Напомена: Посебно наручивање за други напон завојнице.







ЕЛЕКТРИЧНА ИЗДРЖЉИВОСТ

Класа	напон (Уц)	струја (Иц)	Фактор снаге	Затвори Отворено време (s)	Електрична издржљивост (опс)
УЦ3	230ВАЦ	100A	ЦОС∅ =1	10:20	5000	Укупно 10000
			ЦОС∅ =0.5		5000

напомене:

1 ) Електрична издржљивост испуњава захтеве ИЕЦ{1}} теста, урадите

тест индуктивног оптерећења након теста отпорног оптерећења.

2) Линија се покреће називним напоном.

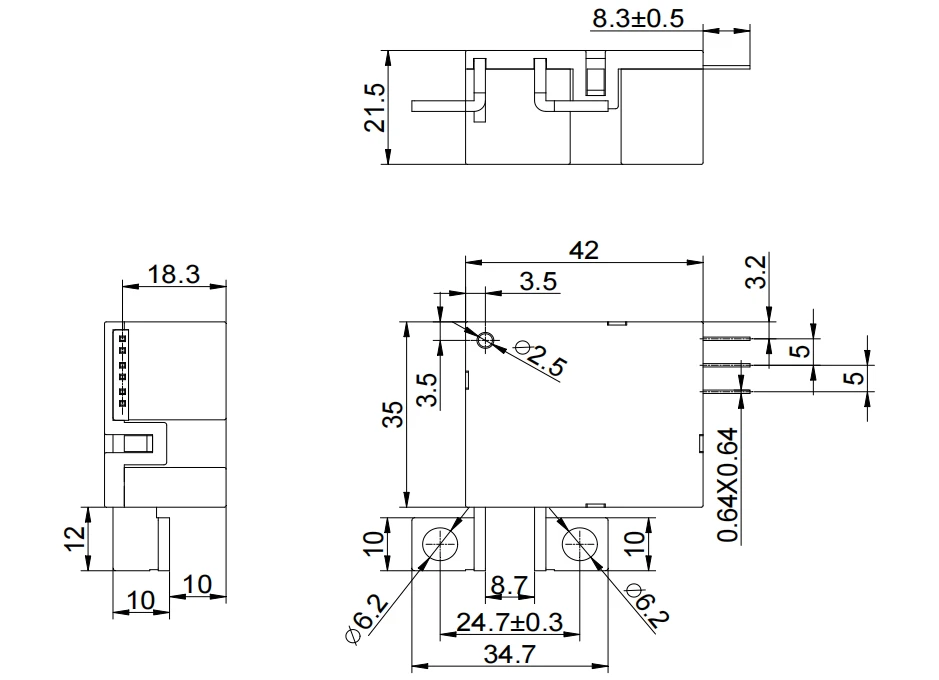

ДИМЕНЗИЈЕ

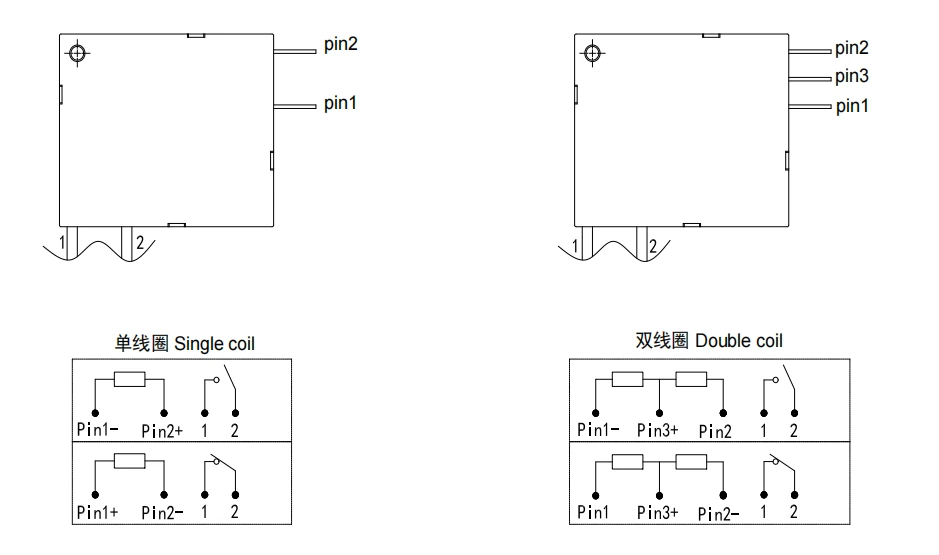

ДИЈАГРАМСКИ КРУГ
